開発研究の検査から、工程ごとの試作検査まで
お客様に代わり検査させていただきます。
お客様からサンプルをお預かりし、弊社の実験設備で欠陥検出可能かどうかの確認を行います。
カットサンプル・ロールサンプル問わず承ります。お預かりしたサンプルは弊社コンプライアンスにのっとり、サンプル保管庫にて厳重に管理いたします。またクリーンルームも完備しており、クリーン環境でのサンプルテストも可能です。
SCENE製品開発、製品評価、研究目的など、
あらゆるシーンに是非お役立てください。
例えば、こんな時に
- オフライン検査は必要だが、機器の設置スペースはない
- 工程ごとの試作品を検査し、欠陥が最終品にどのような影響を与えるかを検査したい
- 表面検査に必要となる光学技術や画像処理技術、またテストする時間がない
- 材料の違いによる欠陥種・個数を研究したい
- 急な検査を必要とする時はあるが、機器を購入するほど頻繁に出てくる検査ではない
- 出来上がった巻物製品の評価テストを当社のタイミングで行いたい
- 研究のために多くの企業に協力してもらいたいがコストや手間が掛かるため避けたい
EQUIPMENTサンプル検査装置

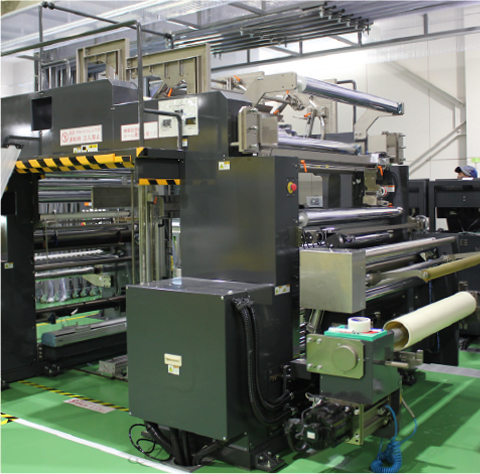

大型巻取り装置
大型のロールサンプル使用で、より実践に近い環境でのテストが可能。また複数光学系対応で、各光学系の画像を比較し、対象の欠陥に最も適している光学系を選定することが可能。
- 対応幅
- 200〜1200mm
- 最大速度
- 200m/min
- ロール原反外径
- φ500mm以下
- 対応重量
- 500kg以下
- 芯管径
- 3inch・6inch
- パスライン長
- 約9000mm
小型巻取り装置
ロールサンプル使用。生産ラインに近い環境でのテストが可能。
- 対応幅
- 100〜400mm
- 最大速度
- 200m/min
- ロール原反外径
- φ400mm以下
- 対応重量
- 100kg以下
- 芯管径
- 3inch・6inch
クリーンブース巻取り装置
ロールサンプル使用。生産ラインに近い環境でのテストが可能。
- 対応幅
- 500〜1400mm
- 最大速度
- 100m/min
- ロール原反外径
- φ600mm以下
- 対応重量
- 200kg以下
- 芯管径
- 3inch・6inch
ロール実験機
回転するサンプルを撮像。ロール上で検査を行う場合に使用します。
- 最大速度
- 50m/min
移動ステージ
ステージにカットサンプルをセットし、移動するサンプルを撮像。空中パスで検査を行う場合に使用。
- 最大速度
- 100m/min
OMI-UL
1.0〜2.8μの高分解能で、高精度な検査が可能。3D顕微鏡による測定も可能。クリーンブース完備。
OMI-FE
一度の動作で5パターンの光学系での撮像が可能。各光学系の画像を比較し、対象の欠陥に最も適している光学系を短時間で選定することが可能。
